K系列矿用节能风机，它具有气动效率高，能够与通风网路很好匹配，节电效果极为显著的独特优点;并且叶片安装角可调，可反转反风，运转噪声较低;同时采用电机与叶轮直联的结构，整体稳定性好，安装方便，安全可靠，维修容易，装置局阻低;它作为主扇，其装置的土建工程量很小，可节省大量投资;它适于安装在井下，是多级机站通风系统最理想的机站风机。

因此，多年来K系列矿用节能风机得到了极为广泛的应用，使其成了非煤矿山最主要的通风设备。截止目前，全国冶金、有色、黄金、化工、建材和核工业等系统的六百多家矿山，应用了K系列矿用节能风机。其中上海梅山冶金公司铁矿，鲁中冶金矿山公司张家洼和小官庄铁矿，鞍钢弓长岭井下矿，武钢大冶、程潮和金山店铁矿，酒钢镜铁山铁矿，邯邢矿山局玉石洼和西石门铁矿，湖北大冶有色金属公司铜绿山铜矿，金川有色金属公司二矿，辽宁红透山铜矿和五龙金矿，河北铜矿和金厂峪金矿，内蒙红花沟金矿，山东招远、三山岛、焦家和新城金矿等等，各个系统的大、中型重点骨干矿山所用的主扇、辅扇和局扇，普遍采用了我厂生产的K系列矿用节能风机，均取得了理想的技术效果和经济效益。

K系列矿用节能风机包括FK(JK)、FKD(DJK)系列局扇，FK(JK)、FKD(DJK)系列主扇和FK(JK)、FKD(DJK)系列主辅扇。新一代FK(JK)系列矿用节能风机，设有稳流环装置，特性曲线无驼峰，效率更高，性能更好，规格更多，适应范围更广，大、中、小型的各类非煤矿山，均可从中选到适用的主扇、辅扇、局扇和各级机站风机。FKZ(K)系列和FK(JK)系列矿用节能风机已取得矿用产品安全标志证书。

热忱欢迎设计单位和各类矿山，选用由山东金风鼓风机有限公司研制生产的K系列矿用节能风机。

高效节能低噪声

FK(JK)系列矿用局部扇风机

高效节能低噪声的FK(JK)系列矿用局部扇风机(简称局扇)，是根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山局部通风的需要设计的，适用于各种规格断面的井巷掘进通风、采场和电粑道引风、无底柱分段采矿法进路通风、其它局部通风以及某些辅助通风。也可用于隧道施工、地下工程施工等需要用风筒送风的场合通风。

FK(JK)系列局扇的设计，综合考虑了各类局部通风作业面所需的排尘排烟风量、风简送风距离、常用风筒规格、风阻值，以及矿井内的使用条件等。FK(JK)系列局扇分为单级工作轮FK(JK)-INo.(参见图1)、双级工作轮FK(JK)-2No.(参见图2)和对旋运转FKD(DJK)等三类。JK40系列局扇(带前、后消声器)的结构参见图3，FKD(DJK50)系列对旋局扇(带前、后消声器)的结构参见图4。其中FK(JK40)系列局扇和FKD(DJK50)系列对旋局扇可以直接安装在巷道底板上，也可以悬挂安装在巷道的帮壁上或顶板下。

FK(JK)系列局扇具有以下特点:

(1)运转效率高。单级和双级工作轮最高全压效率分别为92%和83%，对旋型最高

全压效率为85%，比原JF系列局扇提高20~30%，具有明显的节电效果。(2)规格齐全，适应性强。局扇的风量和全压的值有各种不同的组合，送风距离从80米到600米不等(串联运用送风距离可达1200米以上)，可满足用户各种不同的需要。(3)体积较小，重量较轻，移动灵活方便。在其性能与原JF系列局扇基本相同时，体积减小20~30%，重量减轻20~30%。

(4)噪声较低。在空旷场合实测FK(JK)No.4局扇的噪声不超过86dB(A)。如果用户对局扇的噪声有特殊要求，我厂可配套消声器，请在订货时作出说明。

FKD(DJK)系列局扇的电机均为2极，其转速为2860~2930r/min。

FKD(DJK)局扇的主要技术参数，见表1。

FK(JK)系列局扇的系列和机号(型号)表示方法如下:

高效率，低噪声，特性曲线无驼峰

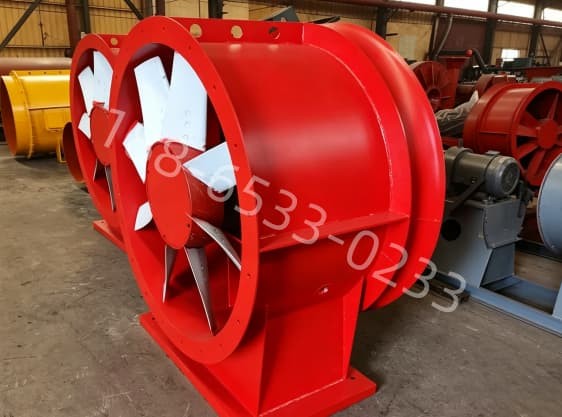

新一代FKZ、FKCDZ(K、DK)系列矿用节能风机

1 概述

新一代FKZ、FKCDZ(K、DK)系列矿用节能风机，是在原矿用节能风机的基础上，通过技术改进、完善结构、提高性能和扩大机号而设计成功的。该系列风机运转效率更高、噪声更低、性能范围更大，节电效果更为显著。同时主风筒内设有稳流环装置，特性曲线无驼峰，可保证风机在任何阻力状态下都可稳定运转。

为扩大该系列风机的性能范围，满足各类大中小型非煤矿山的需要，使低、中、高阻力和大、中、小风量的各类型通风网路，均可选到在高效区运转的主扇、辅扇和多级机站风机，该系列风机采用0.40和0.45两种轮毂比、单机和对旋两种结构型式，即分为FKZ、FKCDZ(K40、K45和DK40、DK45)四种。并且FKZ(K40)分别采用4、6、8极电机为三种转速，FKZ(K45)分别采用4、6极电机为二种转速，FKCDZ(DK40、DK45)均分别采用6、8极电机为二种转速。

这样，各个机号与二种轮毂比、二种结构型式和三种转速，按一定的方式“组合”，便使该系列风机共有93种规格。

新一代FKZ、FKCDZ(K、DK)系列无驼峰矿用节能风机性能范围和主要技术参数，分别见表2和表3。表中所列参考重量为包括电机和扩散器的整机重量。FKZ(K40和K45)系列风机结构示意图和外形尺寸表,分别见图5和表4、表5。FKCDZ(DK40和DK45)系列风机及其扩散器结构示意图和外形尺寸表，分别见图6和表6表7。新一代FKZ(K)、FKCDZ(DK)系列矿用节能风机的型号表示方法(举例)如下:

用途

2

该系列风机是专门根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山通风的需要设计的，可作为主扇、辅扇，既可安装在地表，也可安装于井下，适宜于多风机联合运转，是多风机串并联多级机站通风系统中各级机站理想的机站风机。也适用于大型车间，隧道、人防工程等场合通风换气。

3特点(1)采用扭曲机翼型叶片，气动效率高，节能效果极为显著。(2)性能多样，规格齐全，能够与各种阻力和风量类型的通风网路很好匹配，可保持长期高效运转。

(3)设有稳流环装置，特性曲线无驼峰。没有喘振危险;在任何阻力状态下均可安全稳定运

转，并适于多风机联合运转。(4)采用电机与叶轮直联的结构，整体稳定性好，安装方便，维修容易，装置局阻低。比皮带和长轴的传动效率高，没有传动故障，没有断轴危险，轻度地基下沉和滑移不影响正常运转。

(5)结构紧凑，防潮性能好。风机主体采用钢板、型钢组焊结构，叶片为钢板材料，中空，叶片及整体强度高，抗井下爆破冲击波的能力强，可安装在地表，也适合安装于井下，特别适于作为多级机站通风系统的机站风机。

(6)可反转反风，反风率大于60%，不需修筑反风道。

(7)叶片安装角可调，可根据矿井生产的变化，随时调节风机工况。

(8)土建工程量很小，可节省大量投资。

(9)噪声较低。

扩散器

FKZ、FKCDZ(K、DK)系列矿用节能风机作为主扇和机站风机时，应配带专用扩散器。地表主扇配带扩散器可将部分动压转化为静压，降低出口动压损失，以达到节能的目的。安装于井下的风机配带扩散器，既可降低局阻系数，又可降低扩散器出口动压值，从而可大幅度降低风机装置的局部阻力，节省通风电耗。FKZ、FKCDZ(K、DK)系列风机均有专用配套扩散器。扩散器的法兰与风机出口法兰用螺栓连接。

FKZ(K40、K45)系列风机扩散器的结构示意图见图7，FKZ(K40、K45)系列风机扩散器的外形尺寸见表8;FKCDZ(DK40、DK45)系列风机扩散器的结构和外形尺寸分别见图6和表6、表7。
