一、简介

山东金风鼓风机有限公司主要生产K 、DK 系列矿用节能通风机，锅炉鼓引风机，工厂通风换 气风机和FBCDZ 、FBCZ 、FBCD 、FBC 系列煤矿防爆轴流主扇、局扇通风机。 现又根据煤矿需要，成功的研制出了FBD 系列矿用防爆压入式对旋轴流局部通 风机，该产品完全按照MT222-2007《 煤矿用局部通风机技术条件》制造。该 产品是目前国内外性能最理想的煤矿通风设备。

二、概述

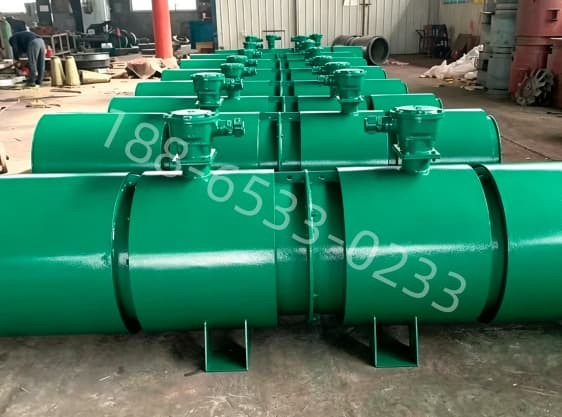

a 、产品特点

FBD 系列煤矿用防爆压入式对旋轴流局部通风机，是由淄博风机厂有限公 司在总结国内现有对旋式轴流局扇结构与技术性能的基础上进行研制、并生产 新一代用途广泛的新型节能局部通风机。该产品具有结构合理、规格齐全、效 率高、节能效果明显、噪音低、送风距离远等特点。根据不同的通风阻力要求， 即可整机使用又可分级使用，从而减少通风电耗、节约能源。巷道长度在 2000m以内可不移动风机正常送风，减少了工人的劳动强度，节约通风时间， 是煤矿井下局部通风的理想设备。同时，它亦可用于冶金、有色、黄金、化工、 造船和陶瓷工业等高压通风场合。其结构特征为矿用隔爆型、对旋、消声、轴 流 式 。

b 、主要用途及适用范围

本产品主要用于煤矿井下作压入式局部通风机，适用于采掘工作面及各种 硐室的局部通风场合。同时，也适用于其它矿山的局部通风场合及各种隧道通 风。

c、品种、规格

本产品是系列化产品，规格、品种齐全，详细情况见FBD 系列煤矿用防爆 压入式对旋式轴流局部通风机技术性能及外型安装尺寸表(以下简称表1)。

d 、型号的组成及其代表意义

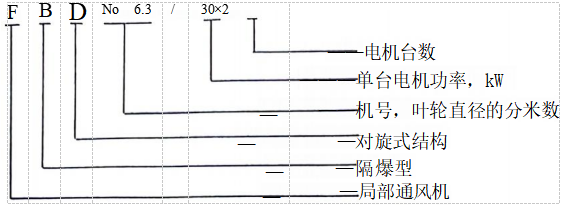

以FBDNo6.3/30×2     型风机为例说明之

e、使用环境条件

本产品即可平放在巷道底板使用，也可悬挂在巷道壁上使用。当放在底 板上使用时，风机的吸风口(集流器端)不能浸在水或水泥中。风机使用环 境的气体温度为-20~50℃,海拔不应超过1000m 。所用电源的额定频率为 50Hz,   额定电压为380V/660V    或660V/1140V     中的任何一级。

f、工作条件

本产品通过气体的含尘量不超过200mg/m³ 。  应安装在煤矿井下瓦斯浓 度小于1%的进风流中，当瓦斯浓度超过1%时，应立即切断电源。

g 、对环境及能源的影响

本产品对环境无任何污染，属于高效节能产品。 h、安全

本产品设计合理，具有防爆合格证和 “MA”   安全标志准用证，其配套电 机也具有该2证，属于隔爆型安全产品。

三、结构特点于工作原理

a、总体结构及其工作原理、工作特性

本产品具有2个叶轮靠近安装，分别由2台防爆电机拖动使其互为反向旋 转。风流从集流器端沿轴向进入第 I  级叶轮加速气流方向发生偏转流进第II  级主机，经第II 级叶轮再次加速后气流方向发生反向偏转，沿轴向从扩散器 端排出。

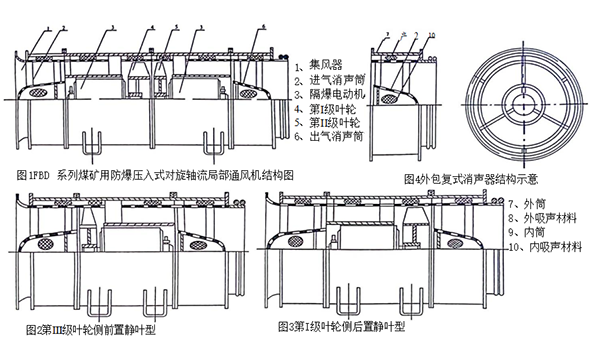

本产品的总体结构如图所示。

FBD 系列对旋轴流式局部通风性能及外形尺寸表              表1

 b、主要部件、工作及其工作原理

如图所示，本产品由集流器、第1级主机、第Ⅱ级主机和扩散器4个主 要部件组成。集流器由弧形集流口和导流罩构成，其主要作用是降低气流的 局部阻力损失，为第1级主机创造良好的进气条件，第1级主机由第1级机 壳、第1级叶轮和第1级电机等主要部件组成。第1级机壳是其承载主体，主 要作用是保证叶轮和电机的正常运转，同时兼起消声器的作用。第 I 级叶轮 是第 I 级主机产生风流的核心部件，第 I 级电机是使第 I 级叶轮旋转的动力 部件。其工作原理是，从集流器端进入的风流沿轴向流进第I 级叶轮，经其 加速后方向发生偏转后流入第II 级主机；第II 级主机由第II 级机壳、第II   级叶轮和第Ⅱ级电机等主要部件组成。第II 级机壳和电机的主要作用与第 I 级的相同。第Ⅱ级叶轮是第IⅡ级主机产生风流的核心部件。其工作原理是， 从第 I 级叶轮流出的风流偏转流进第IⅡ级叶轮，经其加速后方向发生反向偏 转，沿轴向流进扩散器，扩散器由扩散筒和导流罩构成，主要作用是降低气 流的出口局部阻力损失，提高风机的有效做功能力，风流通过它沿轴向排出 风机，同时兼起后消声器的作用。

四、技术特性

a 、主要性能

该系列风机具有防爆安全、降低噪声、运转平稳、特性曲线平滑、高效 区域宽广等主要性能。

b 、主要参数

该系列风机的主要技术性能参数有：风量Q 、全压P 、全压效率η、噪 声LSA 、转速n等，系列风机的最高效率为80%,最高噪声(比A声级) LSA   不超过30dB(A),      其它参数详细情况参见表1。

五 、安装 、 调试

a 、设备基础、安装条件及安装技术要求

该系列风机不需要专门的设备基础，放置在较平整的巷道底板上即可长

 期稳定运行。当采用悬挂式安装时，按风机顶部吊耳的位置打好锚杆，用U 型吊钢连接好即可。

b、调试程序、方法及注意事项

卸掉风机的集流器和扩散器，打开两端电机的防爆接线盒，根据电机功 率选好合适的阻燃电缆，从第 I 、II  级主机壳上的穿线盒中穿线，通过防爆 接线盒与电机连接，上好接线盒并拧紧穿线盒的压紧螺母卡紧电缆，之后再 连上集流器和扩散器需要注意的是，电机的接线盒为防爆面，只要打开一 次，在重新连上之前，必须用工业用矾土林或107防锈油将结合面涂刷一遍， 以保证电机的隔爆性能。

检查各部位的连接螺栓是否齐全可靠，用手拨动两级叶轮，盘车均灵活 时，即可进行试车运转并进行调试工作。

c、安装、调试后的验收试验项目、方法及判据。 风机安装、调试后应达到下列要求：

cl 、叶轮与机壳的径向间隙应均匀，保证在叶轮直径的0.15%～0.35%

之 间 ；

c2 、I 、I  级风机组装后，I 、I  级轮毂端面间距不得小于9mm; c3 、每台电机的最大输出功率不应大于其额定功率的95%;

c4 、叶轮的旋转方向必须与机壳上旋向标志的方向一致； c5 、该系列风机必须由专人负责管理和操作；

c6、该系列风机的安装使用地点必须符合《煤矿安全规程》的有关规定。 d 、试运行前的准备、试运行

dl 、选好合适的电缆和专用开关；

d2 、按本条b 款的要求连线并接好开关；

d3 、认真检查叶轮压盖、电机固定筒及其它各部位的连接螺栓是否齐

全、牢固、可靠；

d4 、用手拨动两级叶轮，盘车均应灵活，无摩擦及卡壳现象；

d5 、 先启动其中任何一级风机，待其运转稳定后再启动另外一级风机， 运行20分钟后停机，再次认真检查叶轮压盖、电机固定筒及其它各部位的

连接螺栓，是否牢固、可靠， 一切准确无误后方可长期运行或待用。

六、使用、操作和维护

a 、 通风机在使用前应再次检查各部位的固定、连接螺栓是否有松动，

是否齐全、牢固、可靠；

b、用手拨动两级叶轮，盘车均应灵活不得有摩擦、撞击、杂音及其它 异常声音；

c 、点动试车、检查叶轮的旋向是否正确；

d 、 运行中要经常检查声音是否正常，连接有无松动；

e 、该系列风机一般每6个月定期检查1次，要检查机器的全部零部件；

f、该系列风机在不使用时应放置在空气流通、干燥的地点，防止受潮、

受腐蚀及其它损失。
